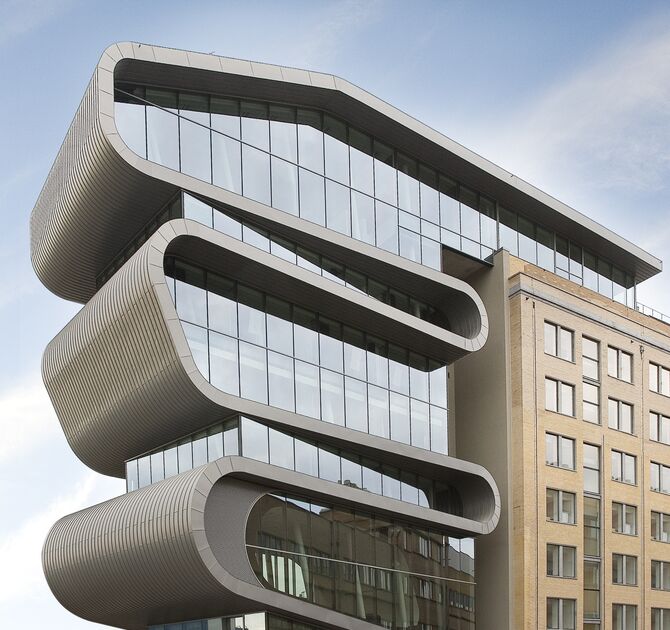

ConceptWall 60


Ağır cam paneller için uygun çözüm

ConceptWall 60 giydirme cephe sistemi, ConceptWall 50'ye kıyasla daha güçlü alüminyum profiller ve daha büyük cam çıtaları sayesinde daha yüksek rüzgar yükü gerektiren durumlar için idealdir. İşlevsel tasarımı, üretim ve montajı eşit derecede kolaylaştırır.

  • Mükemmel termal ve hava-su-rüzgar performansları
  • Hem mimari formlarda hem profil tasarımlarında özgürlük
  • Yüksek ağırlıklar ve geniş açıklıklar
ConceptWall 60

Sonsuz olasılıklar

Tüm varyantları keşfetmek için aşağıdaki düğmelere tıklayın.

Tip

Ürün Seçenekleri

Görsel kapak seçenekleri

Projenize uyan görünümü seçin.

Eğimli

Ayrıca açılı duvarlar sağlar.

Çatı

Güneş kırıcı

Pasif soğutma için opsiyonlar

Kurşun geçirmez

Güvenlik eşit güzellikte olabilir.

Fotovoltaik / Solar Paneller

Cepheye entegre edilmiş güneş enerjisi.

ConceptWall 60
Teknik Bilgiler

ConceptWall 60

Performans

Enerji

Isı yalıtımı - Uf
0.6 W/m²K

Konfor

Hava sızdırmazlığı
AE 1950 (1950Pa)
Su geçirmezliği
RE1950 (1950Pa)
Rüzgar yüküne karşı dayanım
E2400 (2400Pa)
Hava sızdırmazlığı
1 (150 Pa)
Su geçirmezliği
Class E1200 (1200Pa)
Akustik - Rw(C;Ctr)
55 (-2;-7) dB

Güvenlik

Hırsızlığa karşı dayanım
RC2 - RC3
Darbe dayanımı
I5 - E5
* Note: Performances and properties may be different depending on the profile combinations

Özellikler

Maks. boyutlar ve ağırlık

Maks. cam ağırlığı
750 kg
Min. intertia mullion - Ix
45 cm4
Maks. intertia mullion - Ix
1940 cm4
Min. intertia transom - Ix
45 cm4
Maks. intertia transom - Ix
871 cm4
Min. intertia transom - Iy (cam yükü)
33 cm4
Maks. intertia transom - Iy (cam yükü)
111 cm4

Görüş Hatları

Min. genişlik T-profil
60 mm
Min. görünür genişlik (iç görünüm)
60 mm
Min. görünür genişlik (dış görünüm)
60 mm
Min. derinlik mullion
62.5 mm
Maks. derinlik mullion
251.5 mm
Min. derinlik kıç yatırması
67.2 mm
Maks. derinlik kıç yatırması
214.3 mm

sırlama

Kaplama metodu
Kuru camlama - Dıştan camlama - Baskı kapaklı sistemli camlama - Bondingli camlama - Cam tutucu profillerle camlama
Min. cam kalınlığı - çerçeve/eleman
6 mm
Maks. cam kalınlığı - çerçeve/eleman
60 mm
