ConceptFolding 77


Doğayı binanıza davet edin

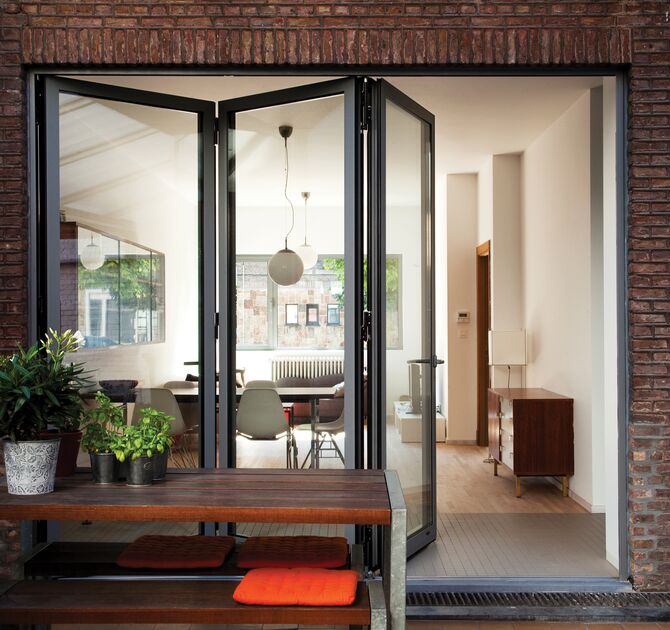

ConceptFolding 77, maksimum şeffaflık ve çarpıcı estetik için olağanın üstünde modül ebatları sağlar. Bu alüminyum katlanır kapı sistemi, dış mekanı içeriye çekecek şekilde sekiz adete varan kanat sayısıyla doğa ve mimari yapıyı birbirine yaklaştırır.

  • Yüksek kaliteli katlanır sistemler
  • Sınıfının en iyisi modül boyutları
  • 2'den 8'e varan kanat sayısıyla istediğiniz yönde açılım
ConceptFolding 77

Sonsuz olasılıklar

Tüm varyantları keşfetmek için aşağıdaki düğmelere tıklayın.

Tasarım

Ürün Seçenekleri

Düşük eşik

Kolay erişim, daha temiz görünüm.

Sıfır eşik

Kesintisiz zemin döşemesi ile sınırsız giriş.

Gizli drenaj

Artık plastik kapaklar yok, bu temiz çizgilerin tadını çıkarın.

ConceptFolding 77
Teknik Bilgiler

ConceptFolding 77

Performans

Enerji

Isı yalıtımı - Uw Double
0.35 Btu/hr.ft².°F
Isı yalıtımı - Uw Üçlü
0.27 Btu/hr.ft².°F
Isı yalıtımı - Uf
2.2 W/m²K
Isı yalıtımı - Uw
1.3 W/m²K

Konfor

Hava sızdırmazlığı
0.1 cfm/ft³
Su geçirmezliği
8 psf
Hava sızdırmazlığı
Class 4 (600Pa)
Su geçirmezliği
Class 9A (600Pa)
Rüzgar yüküne karşı dayanım
Class C3 (1200Pa)
PG derecelendirmesi
55
Akustik - Rw(C;Ctr)
45(-1;-5) dB
Açılma ve kapanma direnci
Class 3

Güvenlik

Hırsızlığa karşı dayanım
PAS 24 - RC2
* Note: Performances and properties may be different depending on the profile combinations

Özellikler

Maks. boyutlar ve ağırlık

Min. havalandırma yüksekliği
600 mm
Maks. havalandırma yüksekliği
3000 mm
Min. havalandırma genişliği
400 mm
Maks. havalandırma genişliği
1200 mm
Maks. havalandırma ağırlığı
120 kg

Görüş Hatları

Min. genişlik toplantı bölümü
122 mm
Min. genişlik T-profil
48 mm
Min. yükseklik sınırı
5 mm
Derinlik çerçevesi
77 mm
Derinlik Havalandırması
77 mm
Derinlik çerçeve-vent
77 mm

sırlama

Kanal yüksekliği
25 mm
Kaplama metodu
Kuru camlama - Silikon camlama - İçten camlama - Cam çıtası
Min. cam kalınlığı - havalandırma
6 mm
Maks. cam kalınlığı - havalandırma
63 mm

ConceptFolding 77
Teknik Dökümanlar

ConceptFolding 77

Sürme Sistemler

CF77 EN LR.pdf

CF77 EN LR.pdf.pdf

0.39 MB

Sürme Sistemler

ConceptFolding 77 - INWARD & OUTWARD OPENING - 01-2021.dwg

ConceptFolding 77 - INWARD & OUTWARD OPENING - 012021.dwg.dwg

0.99 MB
