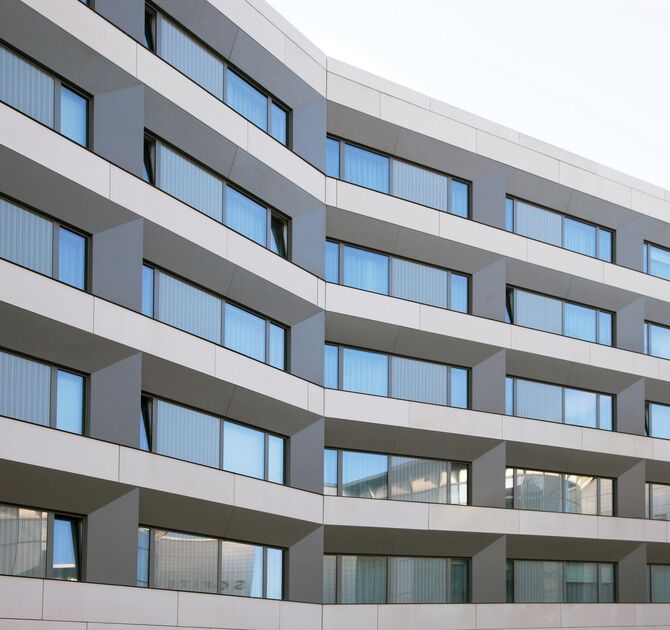

MasterLine 10

Düşük enerjili binalar için pencereler

MasterLine 10 alüminyum pencereler, bugünün ve geleceğin mimari trendlerine uygundur. Pasif Ev sertifikalı çözüm, maksimum gün ışığı erişimi, optimum performans ve güvenliği ödün vermeden bir araya getirdiği için düşük enerjili binalar için idealdir.

Pasif sistemler arasında en makul fiyatlandırma
Sürdürülebilirlik
Gizli Kanat dahil çeşitli tasarım opsiyonları

MasterLine 10

Sonsuz olasılıklar

Tüm varyantları keşfetmek için aşağıdaki düğmelere tıklayın.

Tasarım

Ürün Seçenekleri

Cam Köşe

Görünümü engelleyen profiller olmadan camdan cama bağlantı

Motorlu

Uzaktan bile rahat kullanım.

Gizli menteşeler

Detaylar tasarım, gizli menteşeler ise son dokunuş.

Gizli drenaj

Artık plastik kapaklar yok, bu temiz çizgilerin tadını çıkarın.

Sineklik

Uykunuz bölünmeden, soğuk yaz akşamlarının tadını çıkarın

Kurşun geçirmez

Güvenlik eşit güzellikte olabilir.

Görsel kapak seçenekleri

Projenize uyan görünümü seçin.

MasterLine 10
Teknik Bilgiler

Performans

Enerji

Isı yalıtımı - Uw Üçlü: 0.14 Btu/hr.ft².°F
Isı yalıtımı - Uf: 0.99 W/m²K
Isı yalıtımı - Uw: 0.8 W/m²K

Konfor

Hava sızdırmazlığı: 0.01 cfm/ft³
Su geçirmezliği: 15 psf
Hava sızdırmazlığı: Class 4 (600Pa)
Su geçirmezliği: Class E900 (900Pa)
Rüzgar yüküne karşı dayanım: Class C4 (1600Pa)
AMAA derecelendirmesi: Class AW
PG derecelendirmesi: 70
Akustik STC: 50 dB
Akustik OITC: 44 dB
Akustik - Rw(C;Ctr): TuTi: 46(-1;-4) dB DC: 44(-2;-4) dB
Açılma ve kapanma direnci: Class 3

Güvenlik

Hırsızlığa karşı dayanım: RC2 - RC3

* Note: Performances and properties may be different depending on the profile combinations

Özellikler

Maks. boyutlar ve ağırlık

Min. havalandırma yüksekliği: 600 mm
Maks. havalandırma yüksekliği: 2800 mm
Min. havalandırma genişliği: 550 mm
Maks. havalandırma genişliği: 1200 mm
Maks. havalandırma ağırlığı: 200 kg
Maks. cam ağırlığı: 800 kg

Görüş Hatları

Min. çerçeve genişliği (içe doğru açıklık): 60 mm
Min. havalandırma genişliği (içe doğru açıklık): 37 mm
Min. çerçeve-kanat genişliği (içe doğru açıklık): 104 mm
Min. çerçeve genişliği (dışa açıklık): 27 mm
Min. havalandırma genişliği (dışa açıklık): 113 mm
Min. çerçeve-kanat genişliği (dışa açıklık): 140 mm
Min. genişlik T-profil: 87 mm
Derinlik çerçevesi: 97 mm
Derinlik Havalandırması: 107 mm
Derinlik çerçeve-vent: 107 mm

sırlama

Kanal yüksekliği: 27 mm
Kaplama metodu: Kuru camlama - Silikon camlama - İçten camlama - Cam çıtası
Min. cam kalınlığı - çerçeve/eleman: 20 mm
Maks. cam kalınlığı - çerçeve/eleman: 78 mm
Min. cam kalınlığı - havalandırma: 30 mm
Maks. cam kalınlığı - havalandırma: 88 mm
