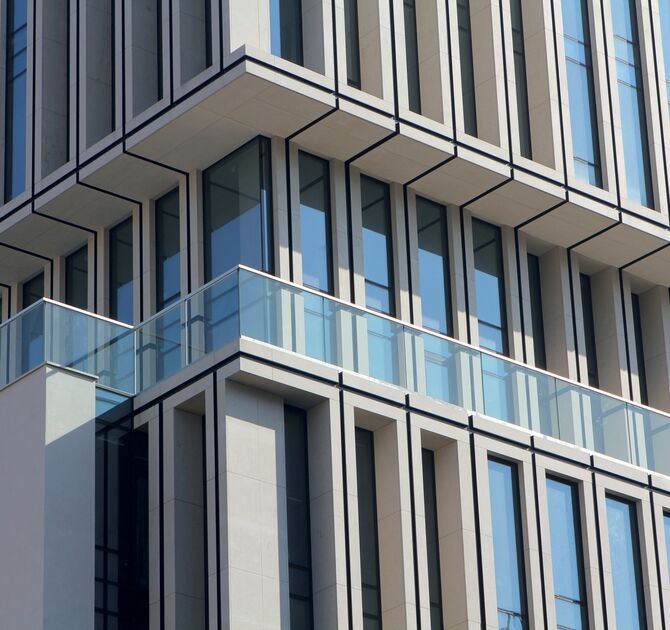

ConceptSystem 59Pa


Sıcak iklimler için ideal

ConceptSystem 59 Parallel (Pa), yüksek kalitede pencereleri rekabetçi bir fiyatla sunmak adına özel olarak tasarlanmış çeşitli alüminyum profiller sunar. Standart çözüm, fonksiyonel bir tasarım sunarak her yapı tarzına uyum sağlar.

  • Yalıtımsız, sıcak iklimler için
  • İyi dengelenmiş fiyat-performans-kalite birlikteliği
  • Sabit ve açılır pencerelerde minimize edilmiş görünür yükseklikler
ConceptSystem 59Pa

Sonsuz olasılıklar

Tüm varyantları keşfetmek için aşağıdaki düğmelere tıklayın.

Tasarım

Ürün Seçenekleri

Gizli menteşeler

Detaylar tasarım, gizli menteşeler ise son dokunuş.

Gizli drenaj

Artık plastik kapaklar yok, bu temiz çizgilerin tadını çıkarın.

Sineklik

Uykunuz bölünmeden, soğuk yaz akşamlarının tadını çıkarın

Kurşun geçirmez

Güvenlik eşit güzellikte olabilir.

ConceptSystem 59Pa
Teknik Bilgiler

ConceptSystem 59Pa

Performans

Konfor

Hava sızdırmazlığı
Class 4 (600Pa)
Su geçirmezliği
Class E750 (750Pa)
Rüzgar yüküne karşı dayanım
Class C5 (2000Pa)
Akustik - Rw(C;Ctr)
44(-2;-4) dB
* Note: Performances and properties may be different depending on the profile combinations

Özellikler

Maks. boyutlar ve ağırlık

Min. havalandırma yüksekliği
500 mm
Maks. havalandırma yüksekliği
2400 mm
Min. havalandırma genişliği
500 mm
Maks. havalandırma genişliği
1400 mm
Maks. havalandırma ağırlığı
120 kg

Görüş Hatları

Min. çerçeve genişliği (içe doğru açıklık)
49 mm
Min. havalandırma genişliği (içe doğru açıklık)
31 mm
Min. çerçeve-kanat genişliği (içe doğru açıklık)
85 mm
Min. genişlik T-profil
74 mm
Derinlik çerçevesi
50 mm
Derinlik Havalandırması
59 mm
Derinlik çerçeve-vent
50 mm

sırlama

Kanal yüksekliği
25 mm
Kaplama metodu
Kuru camlama - Silikon camlama - İçten camlama - Cam çıtası
Min. cam kalınlığı - çerçeve/eleman
4 mm
Maks. cam kalınlığı - çerçeve/eleman
35 mm
Min. cam kalınlığı - havalandırma
4 mm
Maks. cam kalınlığı - havalandırma
35 mm

ConceptSystem 59Pa
Teknik Dökümanlar

ConceptSystem 59Pa

Pencereler

CS 59Pa CAD Files (dwg)

Architect Catalogue - ConceptSystem 59Pa - CAD - Version 1.zip

6.45 MB
